Een panorama-ontwerp heeft directe gevolgen voor de staalconstructie van een padelbaan. Omdat de kenmerkende open glaswanden meer windvang creëren dan een standaard kooiconstructie met gaas, moet de constructie zwaarder worden berekend en uitgevoerd. Dit geldt voor zowel nieuwe banen als voor ombouwprojecten. In dit artikel beantwoorden we de meest gestelde vragen over de constructieve impact van een panorama-ontwerp bij het aanleggen van een padelbaan.
Wat verandert er aan de staalconstructie bij een panorama-ontwerp?
Bij een panorama-ontwerp worden de gebruikelijke gaaszijden vervangen door grote glasvlakken, waardoor de constructie een groter windvangend oppervlak krijgt. Dit betekent dat de staalconstructie zwaarder moet worden gedimensioneerd dan bij een standaard Pro-baan. De staanders, liggers en verbindingen worden aangepast op de hogere belastingen die de glazen panelen veroorzaken.
Concreet betekent dit dat er zwaardere profielen worden toegepast, dat de verbindingspunten constructief worden versterkt en dat de fundering in veel gevallen ook moet worden aangepast aan de hogere krachten die via de constructie worden overgedragen. Een panorama-baan ziet er lichter en opener uit, maar vraagt technisch gezien juist meer van de constructie dan een gesloten kooi. Dit is een misverstand dat we in de praktijk regelmatig tegenkomen bij het aanleggen van een padelbaan.
Elke locatie vraagt bovendien om een eigen constructieve berekening. Windbelasting, bodemgesteldheid en de omliggende bebouwing bepalen samen hoe de constructie moet worden uitgevoerd. Een standaardtekening volstaat hier niet.
Hoe beïnvloedt een panorama-ontwerp de windbelasting op de constructie?
Een panorama-ontwerp vergroot de windbelasting op de staalconstructie aanzienlijk. Waar gaas wind grotendeels doorlaat, fungeert glas als een gesloten vlak dat de volledige winddruk opvangt. Hoe groter het glazen oppervlak, hoe groter de kracht die op de constructie wordt uitgeoefend bij wind.
De windbelasting wordt berekend op basis van het windgebied van de locatie, de hoogte van de constructie en het windvangend oppervlak. In Nederland zijn er verschillende windgebieden vastgelegd in de bouwregelgeving. Locaties aan de kust, op open terreinen of in de buurt van hoge gebouwen hebben te maken met hogere windbelasting dan locaties in bebouwde omgevingen.
Voor een panorama-baan betekent dit in de praktijk dat de constructeur een hogere windlast als uitgangspunt neemt bij het berekenen van de profielafmetingen, de ankerverbindingen en de funderingsbelasting. Wie een panorama-baan laat plaatsen door een partij die geen locatiespecifieke constructieberekening maakt, loopt een reëel veiligheidsrisico.
Welke funderingseisen gelden voor een padelbaan met panorama-ontwerp?
De fundering van een padelbaan met panorama-ontwerp moet zijn berekend op de hogere krachten die de constructie overdraagt. Omdat de staalconstructie zwaarder is en meer windbelasting opvangt, worden de krachten op de ankerpunten groter. De fundering moet hier constructief op zijn afgestemd.
Bij outdoor panorama-banen wordt in veel gevallen gekozen voor een ringfundering gecombineerd met een waterdoorlatende sportvloer, zoals drainbeton of Supersub. Drainbeton is een waterdoorlatend type beton waarbij regenwater direct door de fundering in de bodem wordt afgevoerd. Supersub is een funderingsoplossing op basis van schuimbeton die zorgt voor een vlakke, stabiele ondergrond met goede schokabsorberende eigenschappen. Beide opties zijn geschikt, maar de keuze hangt af van de bodemgesteldheid, het gebruik en het budget.
Bij indoor panorama-banen speelt waterafvoer een minder grote rol, maar de stabiliteitseisen blijven gelden. De ankerpunten van de constructie moeten zijn verankerd in een fundering die de windbelasting kan opvangen, ook als de baan zich binnen een hal bevindt. Alle funderingscomponenten dienen in Nederland te zijn gekeurd door Kiwa ISA Sport.
Kan een bestaande padelbaan worden omgebouwd naar een panorama-ontwerp?
Een bestaande padelbaan ombouwen naar een panorama-ontwerp is in principe mogelijk, maar vraagt altijd om een constructieve herbeoordeling van de staalconstructie. De bestaande constructie is berekend op de oorspronkelijke belastingen. Als gaaszijden worden vervangen door glasvlakken, veranderen de windbelasting en de krachtverdeling fundamenteel.
In de praktijk betekent dit dat de bestaande staalconstructie mogelijk moet worden versterkt of deels vervangen. De ankerpunten en de fundering moeten opnieuw worden beoordeeld. Als de bestaande fundering onvoldoende draagvermogen heeft voor de nieuwe situatie, zijn aanvullende funderingsmaatregelen nodig.
Een ombouw is dus geen eenvoudige vervanging van materialen. Het is een constructief project dat begint met een technische beoordeling van de huidige situatie. Wie dit overslaat en alleen de glasvlakken plaatst zonder de constructie opnieuw te berekenen, riskeert een onveilige situatie. Laat een ombouw altijd begeleiden door een partij die beschikt over eigen constructieve rekencapaciteit.
Wat zijn de verschillen tussen een standaard en een panorama padelbaan qua constructie?
Het belangrijkste constructieve verschil tussen een standaard Pro-baan en een panorama-baan zit in het windvangend oppervlak en de daarmee samenhangende profielzwaarte. Een standaard Pro-baan heeft gaaszijden die wind grotendeels doorlaten, waardoor de constructieve belasting relatief laag blijft. Een panorama-baan heeft grote glazen vlakken die de volledige winddruk opvangen.
Standaard Pro-baan
De staalconstructie van een standaard Pro-baan is berekend op een combinatie van gaas en glas. De gaaszijden zorgen voor een lagere windbelasting, waardoor lichtere profielen kunnen worden toegepast. Dit maakt de Pro-baan doorgaans iets goedkoper in constructie dan een panorama-variant.
Panorama-baan
Bij een panorama-baan worden zwaardere profielen, sterkere verbindingen en zwaarder gefundeerde ankerpunten toegepast. Ondanks de open en lichte uitstraling van het ontwerp is de constructie technisch gezien robuuster en vraagt deze meer materiaal. Dit verklaart ook waarom de prijs van een panorama-baan doorgaans iets hoger ligt dan die van een vergelijkbare Pro-baan. Meer informatie over de kosten van een padelbaan helpt bij het maken van een goed onderbouwde keuze.

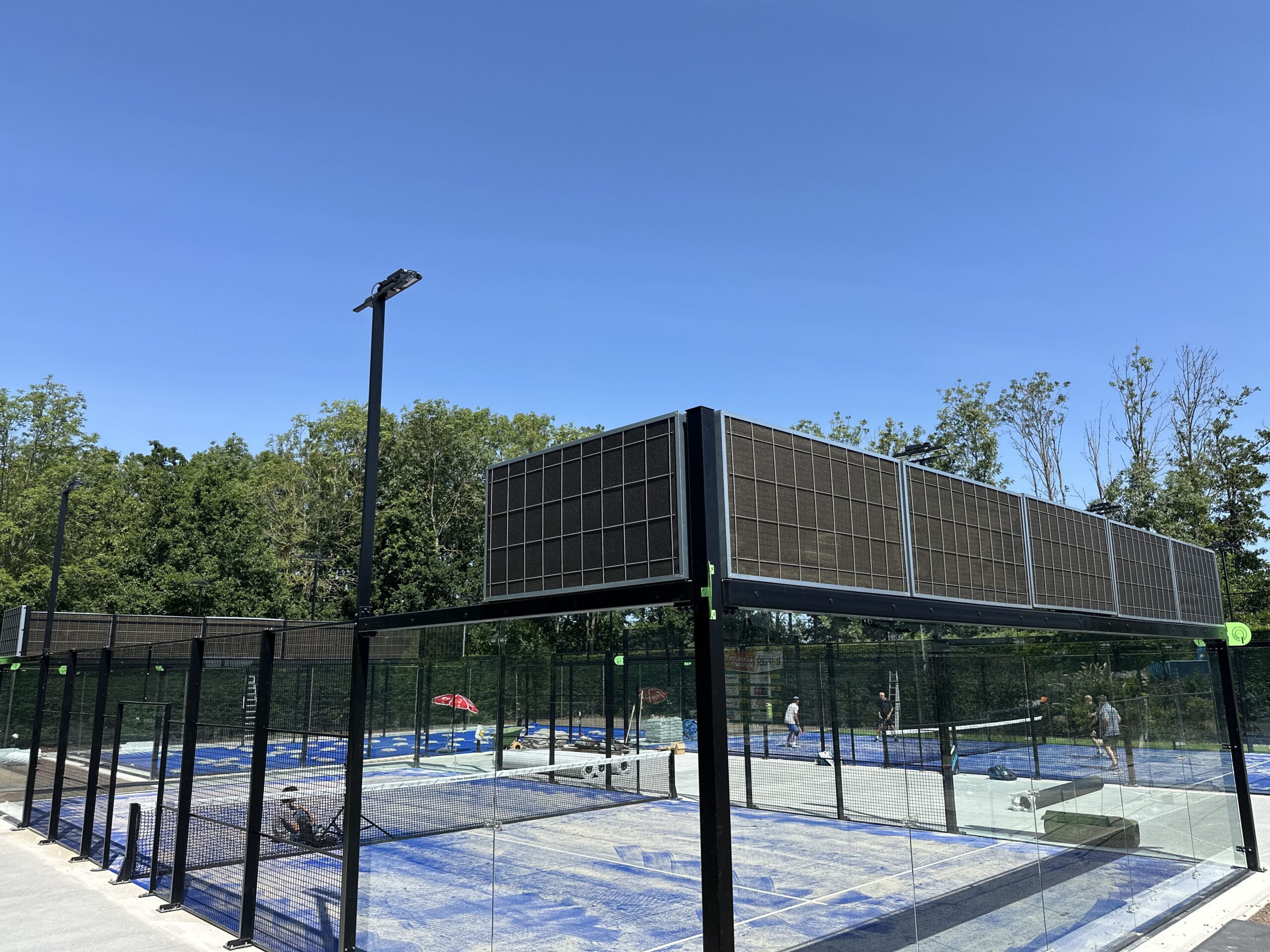

Hoe worden geluidsabsorberende panelen gecombineerd met een panorama-ontwerp?
Geluidsabsorberende panelen kunnen worden gecombineerd met een panorama-ontwerp, maar dit vraagt om extra constructieve aandacht. De panelen worden aan de buitenzijde van de kooiconstructie bevestigd en verlagen de winddoorlaatheid van de constructie verder. Bij een panorama-baan, die al een hoge windbelasting heeft door de glazen vlakken, neemt de totale windlast hierdoor nog verder toe.
Dit betekent dat de staalconstructie opnieuw moet worden berekend als geluidsabsorberende panelen worden toegevoegd aan een panorama-baan. De verzwaring bestaat doorgaans uit zwaardere staanders, aanvullende kolommen of aangepaste verbindingen. Wie panelen plaatst zonder de constructie opnieuw te berekenen, handelt in strijd met de constructieve vereisten en riskeert een onveilige situatie.
De combinatie van panorama-glas en geluidsabsorberende panelen is technisch haalbaar en kan een effectieve oplossing zijn voor locaties nabij woonwijken. De panelen absorberen geluid bij de bron, terwijl het panorama-ontwerp zorgt voor een open en aantrekkelijke uitstraling. Wel moet per locatie worden beoordeeld aan welke zijden panelen worden geplaatst en hoe de constructie daarop moet worden aangepast. Bekijk ook de mogelijkheden voor een indoor padelbaan als geluid een bepalende factor is bij de locatiekeuze.
Hoe I-Padel helpt bij een panorama-ontwerp
Wij begeleiden het volledige traject van een panorama-padelbaan, van de eerste constructieve berekening tot en met de oplevering. Omdat wij de staalconstructie volledig zelf produceren, kunnen wij elke baan aanpassen aan de specifieke eisen van de locatie. Dat is bij een panorama-ontwerp geen luxe, maar een noodzaak.
Wat wij concreet bieden bij een panorama-project:
- Locatiespecifieke constructieve berekening, afgestemd op windgebied en bodemgesteldheid
- Eigen productie van de staalconstructie, inclusief verzwaarde profielen en verbindingen waar nodig
- Advies over het juiste funderingstype op basis van de situatie ter plaatse
- Constructieve integratie van geluidsabsorberende panelen, inclusief herberekening van de constructie
- Volledige turnkey realisatie: grondwerk, fundering, constructie, glas, kunstgras, ledverlichting en installatie
- 15 jaar garantie op de staalconstructie
Een panorama-baan vraagt om een partij die technisch grip heeft op het volledige ontwerp, niet alleen op de levering van onderdelen. Neem contact op voor een eerste verkenning en wij denken vrijblijvend met je mee over de mogelijkheden voor jouw locatie.
Veelgestelde vragen
Hoe lang duurt het om een panorama-padelbaan te laten aanleggen?
De doorlooptijd van een panorama-padelbaan is afhankelijk van de complexiteit van de locatie, de benodigde vergunningen en de funderingssituatie. Gemiddeld moet je rekenen op een voorbereidingstraject van enkele weken voor de constructieve berekeningen en vergunningaanvraag, gevolgd door een bouwtijd van één tot twee weken voor de daadwerkelijke realisatie. Bij ombouwprojecten kan de doorlooptijd langer zijn, omdat eerst de bestaande constructie moet worden beoordeeld voordat met de uitvoering kan worden begonnen.
Welke vergunningen zijn nodig voor het plaatsen van een panorama-padelbaan?
Voor het plaatsen van een padelbaan met panorama-ontwerp is in de meeste gevallen een omgevingsvergunning vereist, zeker bij outdoor-toepassingen. Omdat een panorama-baan constructief zwaarder is dan een standaard kooi, worden de bouwtekeningen en constructieve berekeningen door de gemeente getoetst aan het Bouwbesluit. Het is verstandig om vroegtijdig contact op te nemen met de gemeente over de lokale bestemmingsplanregels, zodat eventuele beperkingen voor hoogte, oppervlakte of locatie tijdig in het ontwerp kunnen worden verwerkt.
Wat zijn de meest gemaakte fouten bij het aanleggen van een panorama-padelbaan?
De meest voorkomende fout is het toepassen van een standaardconstructie zonder locatiespecifieke berekening, waardoor de windbelasting wordt onderschat. Een tweede veelgemaakte fout is het plaatsen van geluidsabsorberende panelen of extra glasvlakken achteraf, zonder de constructie opnieuw te laten berekenen. Tot slot onderschatten opdrachtgevers regelmatig de funderingseisen: een panorama-baan vraagt om een fundering die is afgestemd op de hogere krachten van de constructie, en een bestaande fundering voldoet lang niet altijd aan die eisen.
Is een panorama-padelbaan ook geschikt voor locaties met veel wind, zoals aan de kust?
Ja, een panorama-padelbaan kan ook op windrijke locaties zoals de kust worden gerealiseerd, maar de constructieve eisen zijn dan aanzienlijk hoger. De constructeur neemt het lokale windgebied als uitgangspunt en dimensioneert de profielen, verbindingen en fundering op de maximale windbelasting die op die locatie verwacht wordt. Het is juist op dit soort locaties cruciaal dat de constructieve berekening locatiespecifiek is en niet gebaseerd op een standaardmodel, omdat de veiligheidsmarge anders onvoldoende kan zijn.
Hoeveel zwaarder is een panorama-baan constructief gezien vergeleken met een standaard Pro-baan?
Dit verschil is niet in één getal uit te drukken, omdat het afhangt van de locatie, het windgebied en het exacte ontwerp van de baan. In algemene zin geldt dat de staalprofielen bij een panorama-baan zwaarder worden gedimensioneerd, de verbindingspunten constructief worden versterkt en de funderingsbelasting toeneemt. Dit vertaalt zich ook in een hogere materiaalkosten, wat mede verklaart waarom een panorama-baan doorgaans duurder is dan een vergelijkbare standaard Pro-baan.
Kan een panorama-padelbaan ook indoor worden geplaatst, en gelden daarvoor andere constructieve eisen?
Een panorama-ontwerp is zeker toepasbaar in een indoor setting en wordt steeds vaker gekozen vanwege de open, lichte uitstraling die goed past in moderne sporthallen. Bij een indoor plaatsing speelt externe windbelasting een kleinere rol, maar de constructieve eisen voor de ankerpunten en de stabiliteit van de constructie blijven volledig van toepassing. Daarnaast moet rekening worden gehouden met de draagkracht van de halvloer en de bevestigingsmogelijkheden aan de bestaande halconstructie, wat per locatie verschilt.
Hoe onderhoud ik de staalconstructie van een panorama-padelbaan op de lange termijn?
De staalconstructie van een panorama-padelbaan vraagt om periodieke inspectie, waarbij vooral de verbindingspunten, ankerpunten en de coating van de profielen aandacht verdienen. Controleer jaarlijks of er geen roestvorming, beschadigingen aan de coating of loskomende verbindingen zijn, met name na een periode van zware wind of storm. Kleine beschadigingen aan de coating kunnen worden hersteld met een geschikte zinkrijke primer om corrosie te voorkomen. Een goede leverancier biedt, zoals bij I-Padel het geval is met 15 jaar garantie op de staalconstructie, ook ondersteuning bij eventuele constructieve vragen na oplevering.
